0.6/1KV低压电力米兰官方网页版

——

打印本文       小   中   大

用途:
        本产品主要用于0.6/1kV的线路中供输、配电能用，在要求阻燃的场合，可选用阻燃的型号，耐火型可用于高层建筑、大型商场等需要防火救生的高人口密度地区。

执行标准:
         本产品按GB12706.1、GB12706.2设计制造。
         阻燃聚氯乙烯绝缘电力米兰官方网页版和耐火聚氯乙烯绝缘电力米兰官方网页版按企业标准制造，其中阻燃特符合GB12666.5（IEC332-3）的要求；耐火特性复合GB12666.6（IEC331）的要求。

型号说明:

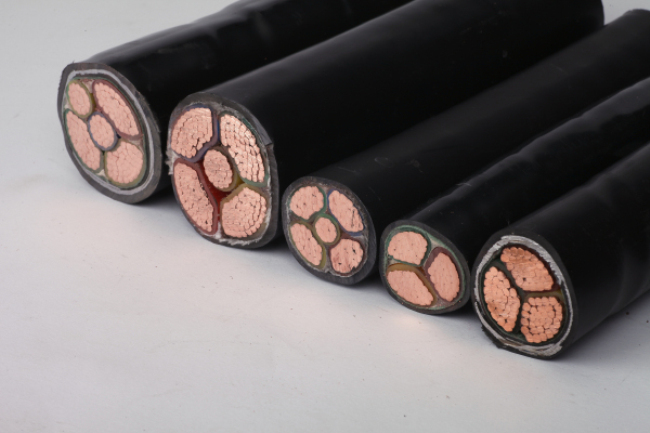

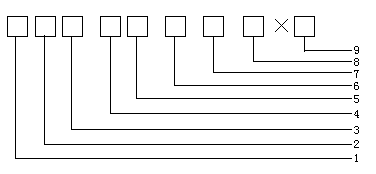

　　　　　　产品样图　　型号说明

1、阻燃特性  2、绝缘系列代号  3、导体  4、护套

5、外护及铠装层代号 6、额定电压 7、芯数×截面mm2


型号代号表

项目代号含义
阻燃特性－非阻燃（省略）
ZR阻燃 *
NH耐火米兰官方网页版
绝缘YJ交联聚乙烯
V聚氯乙烯绝缘
导体－铜芯导体（省略）
L铝芯导体
护套或内护套V聚氯乙烯
WD低烟无卤阻燃聚烯烃
Y聚乙烯
E阻燃聚烯烃
铠装层2双层钢带铠装
3细钢丝铠装
4粗钢丝铠装
外护套2聚氯乙烯
3聚乙烯

注*：阻燃特性分ABC三级别，分别表示为：ZRA、ZRB、ZRC


使用特性

项    目技术性能
额定电压0.6/1kV
导体长期允许工作温度导体最高工作温度为70℃，短路时（最长持续时间不超过5秒）不超过160℃
直流电阻符合GB3956的规定
敷设敷设时候环境温度不低于0℃，最小弯曲半径不小于米兰官方网页版外径的15倍。
工频耐压试验3.5kV/5min不击穿
阻燃特性能经受GB12666.5（IEC332-3）规定的成束燃烧试验；低烟低卤和低烟无卤阻燃米兰官方网页版燃烧时烟雾浓度应符合GB12666.7（IEC1034）的规定。


标称截面和芯数字

米兰官方网页版类别芯数标称截面
铜芯米兰官方网页版1 *1.5-400
铝芯米兰官方网页版2.5-400
铜芯、铝芯带铠装米兰官方网页版10-400
铜芯米兰官方网页版21.5-185
铝芯米兰官方网页版2.5-185
铜芯、铝芯带铠装米兰官方网页版4-185
铜芯米兰官方网页版31.5-300
铝芯米兰官方网页版2.5-300
铜芯、铝芯带铠装米兰官方网页版4-300
铜芯、铝芯铠装或非铠装米兰官方网页版3+14-300
3+2
4+1
铜芯米兰官方网页版41.5-300
铝芯米兰官方网页版52.5-300
铜芯、铝芯带铠装米兰官方网页版　4-300

注*：单芯铠装米兰官方网页版只能用于直流系统，若用于交流系统应采用非磁性材料或采用减少磁损耗的结构。

尺寸、重量及技术参数

导线标称截面（mm2)绝缘厚度（mm）护套厚度（mm）米兰官方网页版近似外径（±2mm）参考重量（kg/km）20°C导体电阻≤（Ω/Km)实验电压米兰官方网页版载流量
(kv/5min) 在空气中(A)直埋土壤中(A)
CuAlCuAl
CuAlCuAl
1*1.50.71.5653 ---12.1 ---3.5 25--- 35 ---
 1*2.5 0.7 1.56 68 53 7.41 12.1 3.5 30 25 45 35
 1*4 0.7 1.5 7 87 64 4.61 7.41 3.5 45 35 60 50
 1*6 0.7 1.5 8 110 73 3.08 4.61 3.5 55 45 70 55
 1*10 0.7 1.5 9 155 95 1.83 3.08 3.5 75 60 95 75
 1*16 0.7 1.5 10 220 120 1.15 1.91 3.5 100 80 125 100
 1*25 0.9 1.5 12 345 190 0.727 1.2 3.5 140 115 160 130
 1*35 0.9 1.5 13 424 207 0.524 0.868 3.5175  140 190 150
 1*50 1.0 1.5 16 555 245 0.387 0.641 3.5 210 170 225 180
 1*70 1.1 1.5 17 770 336 0.268 0.443 3.5 270 215 280 225
 1*95 1.1 1.5 19 1040 455 0.193 0.320 3.5 340 275 335 270
 1*120 1.2 1.5 21 1290 550 0.153 0.253 3.5 400 320 380 305
 1*150 1.4 1.6 23 1590 650 0.124 0.206 3.5 460 370 425 340
 1*185 1.6 1.7 25 1944 804 0.0991 0.164 3.5 530 415 480 375
 1*240 1.71.8 29 2510 1021 0.0754 0.125 3.5 625 490 555 435
 1*300 1.81.9 31



 3.5



 1*400 2.0 2.0 35



 3.5



 3*1.5 0.7 10 10 145 --- 12.1 --- 3.5 25 --- 30 ---
 3*2.5 0.7 11 11 185 140 7.41 12.1 3.5 30 25 3530
 3*4 0.7 12 12 250 175 4.61 7.41 3.5 4030  5040
 3*6 0.7 13 13 320 210 3.08 4.61 3.5 5040 60 45
 3*10 0.7 15 15 450 260 1.83 3.08 3.5 65 5080 60
 3*16 0.7 17 17 640 340 1.15 1.91 3.58565 100 80
 3*25 0.9 21 21 940 470 0.727 1.20 3.5 115 90 130 100
 3*35 0.9 23 23 1260 600 0.524 0.868 3.5145 110 155 120
 3*50 1.0 27 27 1670 730 0.387 0.641 3.5175 130 185 140
 3*70 1.1 30 30 2280 970 0.268 0.443 3.5220 170 225 175
 3*95 1.1 34 34 3020 1240 0.193 0.320 3.5270 205 270 210
 3*120 1.2 38 38 3790 1540 0.153 0.253 3.5315 240 305 235
 3*150 1.4 42 42 4750 1940 0.1240.206  3.5360 275 345 265
 3*185 1.6 45 45 5654 2248 0.09910.164  3.5420 320 390 301
 3*240 1.7 51 51 7243 2723 0.07540.125  3.5500 385 455 355
 4*4 0.7 1.5 13 253 155 4.61 7.41 3.5 40 30 50 40
4*6  0.71.5 14 337 184 3.08 4.61 3.5 50 40 60 45
4*10 0.7 1.5 16 501258 1.83 3.08 3.5 65 50 80 60
4*16 0.7 219 778 366 1.15 1.91 3.5 85 65 100 80
4*25 0.9 2.0 22 1160 540 0.727 1.20 3.5 115 90 130 100
4*35 0.9  2.025 1554 686 0.524 0.868 3.5 145 110 155 120
4*50 1.0 2.0 28 2148 907 0.387 0.641 3.5 175 130 185 140
4*70 1.1 2.0 32 2928 1192 0.268 0.443 3.5 220 170 225 175
4*95 1.1 2.5 37 6954 1598 0.193 0.320 3.5 270 205 270 210
4*120 1.2 2.5 42 4925 1949 0.153 0.253 3.5 315 240 305 235
4*150 1.4 3.0 46 6238 2517 0.124 0.206 3.5 360 275 345 265
4*185 1.6 3.0 51 7562 3091 0.0991 0.164 3.5 420 320 390 305
4*240 1.7 3.0 57 9836 3825 0.0754 0.125 3.5 500 385 455 355
 3*4+1*2.5 0.7 1.5 13 236 147 4.61 7.41 3.5 40 30 50 40
3*6+1*4 0.7 1.5 14 316 187 3.08 4.61 3.5 50 40 60 45
3*10+1*6 0.7 1.5 16 461 234 1.83 3.08 3.5 65 50 80 60
3*16+1*10 0.7 1.5 18 679 322 1.15 1.91 3.5 85 65 100 80
3*25+1*16 0.9 2.0 22 1065 505 0.727 1.20 3.5 115 90 130 100
3*35+1*16 0.9 2.0 24 1360 615 0.524 0.868 3.5 145 110 155 120
3*50+1*25 12.0 28 1901 816 0.387 0.641 3.5 175 130 185 140
3*70+1*35 1.12.0 31 2585 1085 0.268 0.443 3.5 220 170 225 175
3*95+1*50 1.1 2.0 36 3518 1440 0.193 0.320 3.5 270 205 270 210
3*120+1*70 1.22.5 40 4443 1766  0.1530.253 3.5 315 240 305 235
3*150+1*70 1.4 2.5 44 5326 2100 0.124 0.206 3.5 360 275 345 265
3*185+1*95 1.6 3.0 48 6682 2650 0.0991 0.164 3.5 420 320 390 301
3*240+1*120 1.7 3.0 53 8501 3291 0.0754 0.125 3.5 500 385 455 355
 3*4+2*2.5 0.7 1.5 13.9 309 202 4.61 7.41 3.5 34 27 45 36
3*6+2*4 0.7 1.5 15.3 413 319 3.08 4.613.543355746
3*10+2*6 0.7 1.5 18.2 603 338 1.83 3.083.560477759
3*16+2*100.7 1.5 21 888 460 1.15 1.913.5836410580
3*25+2*16 0.9 2 25.1 1342 668 0.727 1.23.510582125100
3*35+2*160.9 2 27.1 1647 784 0.524 0.8683.5125100155120
3*50+2*25 1 2 31.6 2386 1126 0.387 0.6413.5160125185145
3*70+2*35 1.1 2 35.73201 1437 0.268 0.4433.5200155225175
3*95+2*50 1.1 2 40.4 4269 1845 0.193 0.323.5245200270210
3*120+2*70 1.2 2.5 45.4 5437 2287 0.153 0.2533.5285220310240
3*150+2*70 1.4 2.5 49 6519 2802 0.124 0.2063.5325250345270
3*185+2*95 1.6 3 55 8101 3420 0.09910.1643.5375295390305
3*240+2*120 1.7 3 61.8 10340 4292 0.07540.1253.5440345450355
 4*4+1*2.5 0.7 1.5 14.5 331 214 4.61 7.41 3.5 34 27 45 36
 4*6+1*4 0.7 1.5 15.9435 259 3.08 4.61 3.5 43 35 57 46
 4*10+1*6 0.7 1.5 18.9649 359 1.83 3.08 3.5 60 47 77 59
 4*16+1*10 0.7 1.5 21.9965 499 1.15 1.91 3.5 83 64 105 80
 4*25+1*16 0.9 2 26.21456 725 0.727 1.2 3.5 105 82 125 100
 4*35+1*16 0.9 2 28.81864 882 0.524 0.868 3.5 125 100 155 120
 4*50+1*25 1 2 33.42633 1216 0.387 0.641 3.5 160 125 185 145
 4*70+1*35 1.1 2 38.83565 1581 0.268 0.443 3.5 200 155 225 175
 4*95+1*50 1.1 2 44.14735 2028 0.193 0.320 3.5 245 200 270 210
 4*120+1*70 1.2 2.5 49.55977 2512 0.153 0.253 3.5 285 220 310 240
 4*150+1*70 1.4 2.5 54.17276 3055 0.124 0.206 3.5 325 250 345 270
 4*185+1*95 1.6 3 60.59055 3797 0.0991 0.164 3.5 375 295 390 305
 4*240+1*120 1.7 3 68.211567 4763 0.0754 0.125 3.5 440 345 450 355
 5*4 0.7 1.5 14.5 349 223 4.61 7.41 3.5 34 27 45 36
5*6 0.7 1.5 15.8 460 271 3.08 4.61 3.5 43 35 57 48
5*10 0.7 1.5 19.3 699 384 1.83 3.08 3.5 60 47 77 59
5*16 0.7 2 22.2 1013 509 1.15 1.91 3.5 83 64 105 80
5*25 0.7 2 26.9 1566 779 0.727 1.20 3.5 105 82 125 100
5*35 0.9 2 29.9 2083 981 0.524 0.868 3.5 125 100 155 120
5*50 1 2 34.2 2921 1346 0.387 0.641 3.5 160 125 185 145
5*70 1.1 2 38.8 3974 1769 0.268 0.443 3.5 200 155 225 175
5*95 1.1 2.5 44 5297 1807 0.193 0.320 3.5 245 200 270 210
5*120 1.2 2.5 49.4 6638 2858 0.153 0.253 3.5 285 220 310 240
5*150 1.4 3 54.9 8290 3565 0.124 0.206 3.5 325 250 345 270
5*185 1.6 3 61.3 10215 4390 0.0991 0.164 3.5 375 295 390 305
5*240 1.7 3 68.8 13130 5570  0.07540.125 3.5 440 345 450 355
